BIM-координация инженерных систем: как поиск коллизий экономит бюджет

Что такое BIM-координация и уровни LOD, как до монтажа находят коллизии вентиляции, электрики и слаботочных систем и что требовать от подрядчика.

3 мин чтения
Инженеры разбирают 3D-модель здания на мониторах
Фото: Unsplash

BIM-координация инженерных систем — это регулярная совместная проверка цифровых моделей всех разделов проекта до начала монтажа. Больше всего пересечений возникает не между стенами и перекрытиями, а именно в инженерных системах. За подвесным потолком коридора на несколько десятков сантиметров приходятся воздуховод, кабельные лотки для силовых и слаботочных сетей, трубы отопления и холодоснабжения, спринклерная линия и светильники. Если сводить всё это только на площадке, переделки неизбежны. BIM-координация решает эти задачи заранее — в модели.

Что такое BIM-координация инженерных систем

BIM (Building Information Modeling) — информационная модель здания, в которой каждый элемент имеет геометрию и характеристики: размеры, материал, производителя, рабочие параметры. Координация — совместная проверка моделей всех разделов: архитектуры, конструкций, отопления, вентиляции и кондиционирования, водоснабжения и канализации, электроснабжения, слаботочных систем и автоматики.

Уровни проработки LOD

Детализация модели растёт вместе со стадией проекта. В международной практике её описывают уровнями LOD:

  • LOD 200 — приблизительная геометрия и размещение, достаточные для концепции и проектной документации;
  • LOD 300 — точные размеры и положение элементов, основа рабочей документации;
  • LOD 400 — детализация для изготовления и монтажа: узлы, крепления, реальные типоразмеры оборудования;
  • LOD 500 — исполнительная модель, соответствующая построенному объекту.

Для надёжной координации инженерных систем модель прорабатывают как минимум до LOD 300, а сложные узлы и монтажные чертежи — до LOD 400.

Как находят и устраняют коллизии

  1. Сводная модель. Модели всех разделов объединяются в одну федеративную модель.
  2. Автоматическая проверка. Программа находит жёсткие пересечения (воздуховод проходит сквозь лоток) и нарушения допусков: зоны обслуживания оборудования, минимальные расстояния между сетями, место для тепловой изоляции.
  3. Разбор и приоритеты. Коллизии группируют по зонам и разделам. Обычно приоритет получают самотёчные трубопроводы и крупные воздуховоды — их труднее всего перенести. Кабельные лотки и напорные трубопроводы трассируют вокруг них.
  4. Координационные совещания. Проектировщики всех разделов регулярно разбирают отчёт о коллизиях и назначают ответственных за исправления.
  5. Повторная проверка. Цикл повторяется, пока в модели не останется неразрешённых конфликтов.

Что это даёт заказчику

  • Меньше переделок на площадке. Проблемы решаются в модели, где исправление стоит часов работы проектировщика, а не демонтажа смонтированных конструкций.
  • Точные спецификации. Объёмы оборудования и материалов считаются по модели, поэтому закупки соответствуют проекту.
  • Понятная последовательность монтажа. По модели планируют очерёдность работ разных бригад в одной зоне.
  • Исполнительная модель при сдаче. Она пригодится службе эксплуатации и может стать основой цифрового двойника здания и системы диспетчеризации.

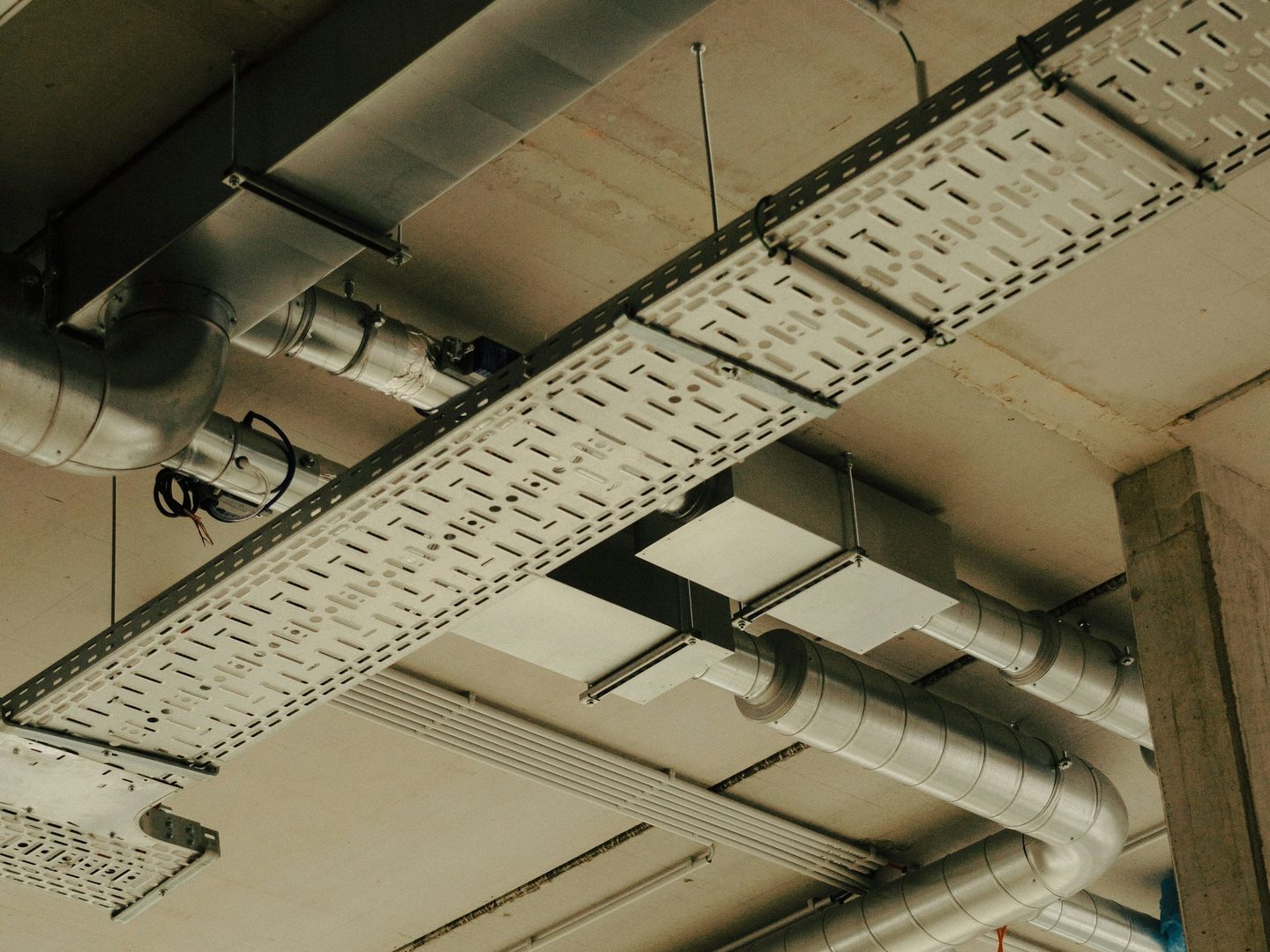

Кабельные лотки и воздуховоды под перекрытием
Лотки, воздуховоды и трубы под перекрытием: их взаимное положение проверяют в модели до монтажа

Что спросить у подрядчика

  • До какого уровня LOD будет проработана модель на каждой стадии?
  • Как часто проводятся проверки на коллизии и в каком виде заказчик получает отчёты?
  • Есть ли единая среда общих данных, где все участники работают с актуальной версией модели?
  • Будет ли передана исполнительная модель при сдаче объекта?

Частые вопросы

Что такое коллизия в BIM-модели?

Коллизия — пересечение или конфликт элементов разных разделов: например, воздуховод проходит сквозь кабельный лоток или трубопровод перекрывает зону обслуживания оборудования. Различают жёсткие коллизии, то есть физические пересечения, и нарушения допусков, когда элементы не пересекаются, но стоят ближе, чем требуют нормы или условия монтажа.

Какой уровень LOD нужен для рабочей документации?

Как правило, не ниже LOD 300: точные размеры и положение элементов. Для монтажных чертежей сложных узлов, например в технических помещениях и шахтах, модель детализируют до LOD 400.

Можно ли провести BIM-координацию, если проект выполнен в 2D?

Да. Модель можно построить по рабочей документации и использовать её для поиска коллизий до монтажа. Это особенно полезно в зонах, насыщенных инженерными сетями: на технических этажах, в коридорах, венткамерах.

Что такое среда общих данных?

Единое хранилище, где все участники проекта работают с актуальными версиями моделей и документов, видят замечания и историю изменений. Она исключает ситуацию, когда монтаж идёт по устаревшим чертежам.


В Sobko Group проектирование и BIM — первый этап работы над каждым объектом: архитектура, конструкции и все инженерные разделы проектируются параллельно, а коллизии устраняются до выхода на площадку. Как BIM встраивается в модель полного цикла, рассказываем в статье «Инженерные системы под ключ». Обсудить ваш проект можно через форму на сайте.
