Москва
Кутузовский, 32: корпус В
Электромонтаж офисных этажей нового корпуса делового квартала на Кутузовском, 32: 58 км кабеля, более 3 200 светильников, шинопроводы и свет с DALI.
- Электроснабжение
Объект в цифрах
По расчётам договорной цены нашего договора

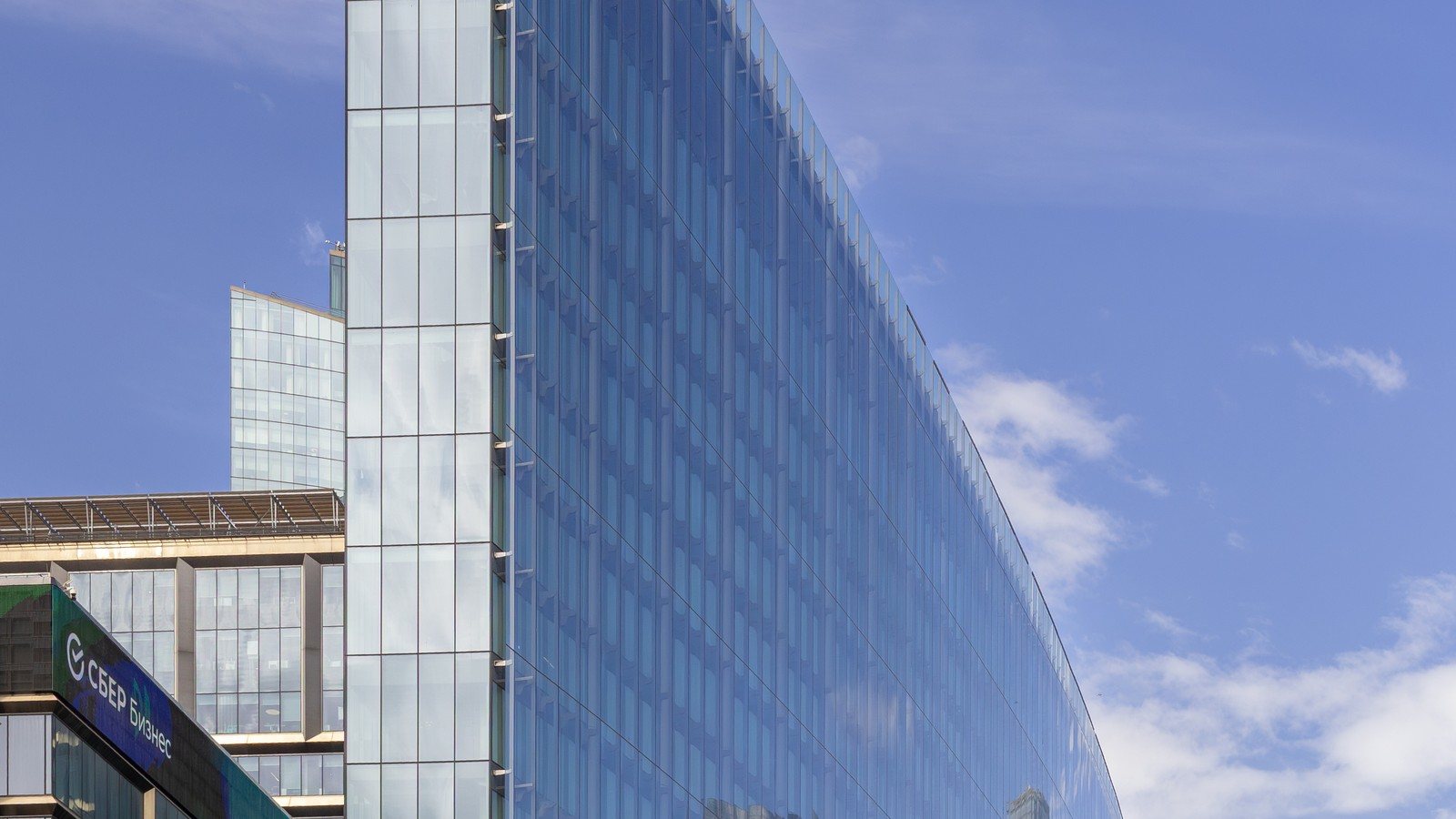

Деловой квартал на пересечении Кутузовского проспекта и Третьего транспортного кольца объединяет пять корпусов общей площадью около 585 тыс. м². Самый новый из них — 17-этажный корпус В с клиновидным стеклянным фасадом и крытой аркадой по концепции японского бюро Nikken Sekkei. Наша команда выполнила электромонтаж шести его офисных этажей — от кабельных трасс под фальшполом до дизайнерского освещения с управлением DALI.
Наш объём
- Электроснабжение офисных этажей: розеточные сети, щиты, шинопроводы на 63 А.
- Кабеленесущие системы, в том числе лотки под фальшполом и вертикальные магистрали.
- Рабочее и аварийное освещение, шинопровод освещения с управлением DALI.
- Декоративные светильники, электровыводы и электроустановочные изделия.
- Заземление и уравнивание потенциалов.
- Демонтаж ранее проложенных сетей, пусконаладка и исполнительная документация.
Системы
Силовые сети
Около 58 км кабеля: около 43 км групповых и осветительных линий и около 14 км провода заземления. Около 33 км гофротрубы, около 2,2 км лотков, около 6 400 ответвительных коробок и 48 щитов.
Оборудование: кабели ППГнг(А)-HF и FRHF, лотки DKC и OSTEC, EKF
Розеточный шинопровод
764 секции шинопровода на 63 А и 244 коробки отбора мощности — питание можно подвести к любому рабочему месту в open space.
Оборудование: шинопровод KLM-R «Албимакс», автоматы CHINT
Освещение с DALI
Около 3 270 светильников, из них 108 аварийных, около 1,3 км линейных световых систем и 324 секции шинопровода освещения с управлением DALI. Среди светильников — фигуры-«шахматы», подвесы с озеленением и акустические модели.
Оборудование: Zeon, EAE Elektrik, «Световые технологии»
Рабочие места
1 056 розеток общей зоны, 1 488 офисных блоков, 816 выдвижных блоков в столах, 72 лючка в фальшполу и 702 электровывода для штор, умного стекла и сантехники.
Оборудование: Legrand, Simon, EVOline, Bachmann
Как шла работа
- Чистый лист. На части этажей сначала разобрали ранее проложенные сети — около 8 км кабеля и 5 км гофры, — чтобы освободить место под новую систему.
- Трассы под полом и потолком. Проложили лотки нижнего уровня под фальшполом и вертикальные магистрали, развели гофротрубу к каждой точке.
- Кабель и шинопроводы. Протянули около 58 км кабеля, собрали 764 секции розеточного шинопровода и 324 секции шинопровода освещения.
- Свет как в галерее. Смонтировали более 3 200 светильников — от линейных световых систем до авторских подвесов — и объединили их управлением DALI.
- Пусконаладка. Подключили щиты, проверили линии и сдали этажи с исполнительной документацией.
Особенности объекта
- Реконструкция. Работали в реконструируемом корпусе: часть старых сетей демонтировали, прежде чем строить новые.
- Офис нового формата. Open space с розеточными шинопроводами, офисными и выдвижными блоками.
- Дизайнерский свет. Освещение этажей управляется по протоколу DALI, светильники — авторские серии.
- Под фальшполом. Значительная часть трасс скрыта под фальшполом — лотки нижнего уровня и выводы к рабочим местам.
Интересные факты
- Строительство на площадке началось в 2006 году по проекту Mirax Plaza.
- Новый корпус спроектирован по концепции японского бюро Nikken Sekkei, победителя международного конкурса 2019 года.
- В корпусе предусмотрены конференц-зал на 1 500 мест, спортивный центр с бассейном и крытый атриум.
- Квартал имеет сертификат «зелёного» строительства BREEAM.
