СКА Арена: слаботочные системы и безопасность

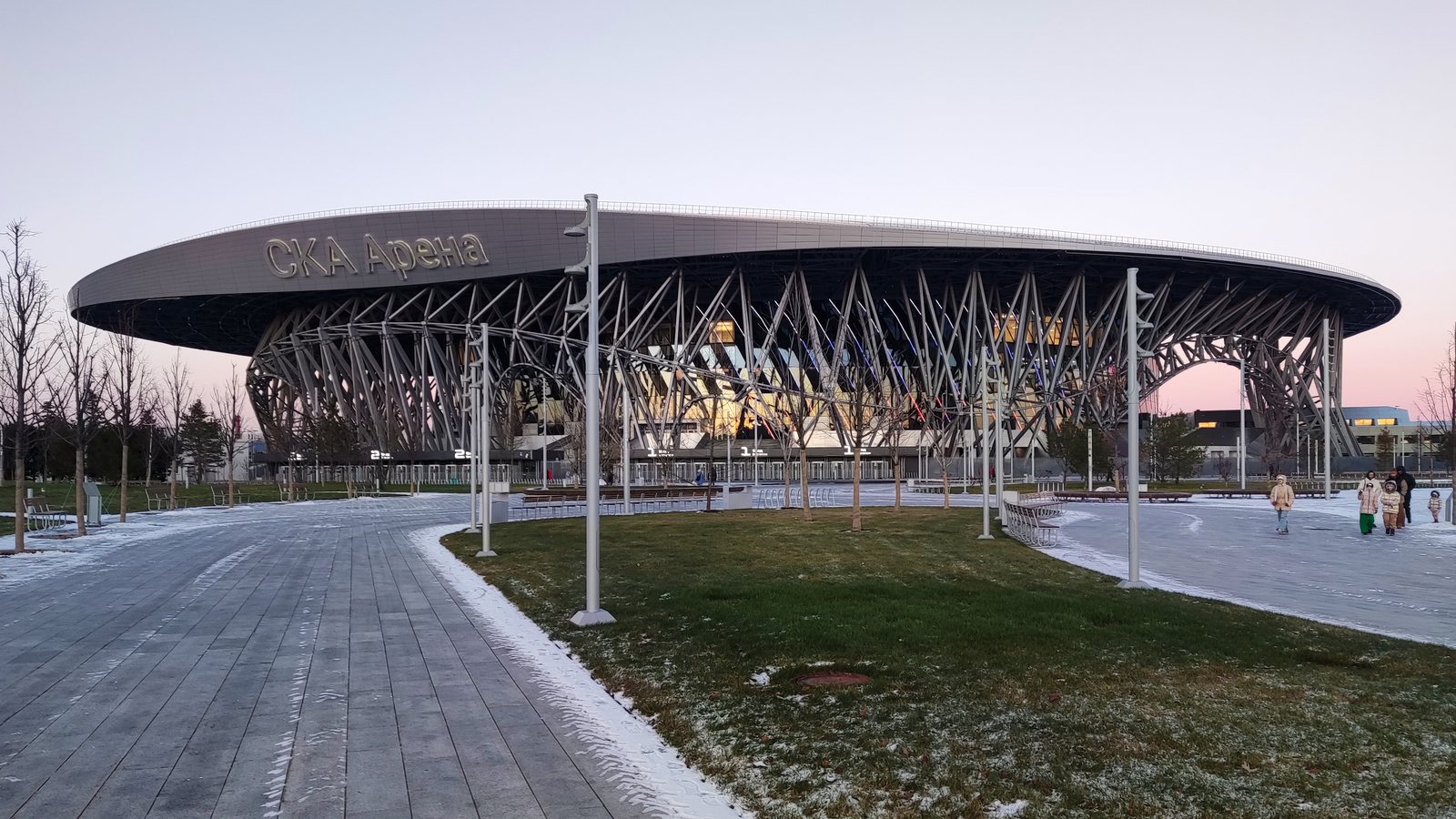

СКА Арена — домашняя арена хоккейного клуба СКА в Санкт-Петербурге, одна из самых вместительных хоккейных арен мира. Её построили на месте СКК «Петербургский» и открыли в декабре 2023 года. Наша команда выполняла на арене монтаж слаботочных систем.

Наш объём

Мы монтировали слаботочные системы безопасности и связи арены:

адресную пожарную сигнализацию;
систему оповещения и управления эвакуацией (СОУЭ) с огнестойкими кабельными линиями;
двустороннюю связь с пожарным постом;
видеонаблюдение;
систему контроля и управления доступом (СКУД);
охранную сигнализацию;
структурированную кабельную сеть (СКС).

Системы

Пожарная сигнализация

Адресная система: около 11 700 извещателей — дымовые, тепловые и ручные. В больших объёмах работают аспирационные извещатели, которые непрерывно забирают пробы воздуха. Сигналы собирают приёмно-контрольные приборы и релейные модули, а дежурный видит всю арену на автоматизированном рабочем месте.

Оборудование: «Рубеж», аспирационные извещатели TITANUS, термокабель «Гранит»

Оповещение и управление эвакуацией

Речевое оповещение должно быть слышно в каждой точке арены: в чаше, вестибюлях, коридорах и служебных зонах. Поэтому в системе около 2 750 громкоговорителей разных типов: настенные, звуковые колонки и мощные рупорные для больших пространств. Центральные блоки, усилители и микрофонные пульты позволяют оповещать арену по зонам, а блоки резервного питания держат систему в работе при отключении электричества.

Оборудование: громкоговорители и рупоры МЕТА, центральные блоки, усилители, микрофонные пульты

Огнестойкие линии

Линии пожарной сигнализации и оповещения обязаны работать во время пожара. Их прокладывают огнестойким кабелем в стальных трубах и гофре. Почти 3 900 распаечных коробок — огнестойкие, с изоляторами короткого замыкания: повреждение одного участка не выводит из строя всю линию. Проходы через стены и перекрытия заделывают противопожарной пеной и дисками, а каждую линию проверяют на целостность.

Оборудование: кабели КПСнг(А)-FRHF и КСБнг(А)-FRHF, огнестойкие коробки МЕТА

Связь с пожарным постом

Около 290 абонентских устройств на путях эвакуации и в зонах безопасности дают двустороннюю связь с дежурным пожарного поста: оттуда можно сообщить о себе и получить указания.

Оборудование: абонентские устройства, в том числе врезные

Видеонаблюдение

960 IP-камер: купольные внутри здания и цилиндрические с защитой от погоды, с разрешением 2 Мп, сжатием H.265 и ИК-подсветкой. Изображение выводится на видеостены поста охраны.

Оборудование: IP-камеры 2 Мп, кронштейны для видеостен

Контроль доступа

Около 1 380 считывателей бесконтактных карт на входах в служебные зоны. Считыватели подключены к контроллерам по защищённому протоколу OSDP.

Оборудование: считыватели HID iCLASS SE и NVITE, контроллеры Bosch AMC2

Охранная сигнализация

Адресная охранная система: объёмные и поверхностные извещатели, магнитоконтакты на дверях, тревожные кнопки, модули расширения и резервное питание.

Оборудование: Bosch LSN, извещатели «Фотон-10БМ», адресные магнитоконтакты «Рубеж»

Структурированная кабельная сеть

Около 41 км кабеля категории 6A с экранированием каждой пары и около 7 550 модулей категории 6A: на этой сети работают компьютеры, телефоны и IP-камеры арены.

Оборудование: кабель U/FTP кат. 6A, модули keystone, розетки Legrand Mosaic

Как шла работа

По секторам. Здание разделено на 14 секторов, и монтаж шёл по секторам и этажам по общему графику стройки.
Трассы. Стальные трубы, гофра, лотки и крепёж. Почти всё на высоте более двух метров, с подмостей и вышек.
Монтаж. Около 103 км кабеля, извещатели, громкоговорители, камеры, считыватели и огнестойкие коробки.
Проверка. Проверка целостности каждой линии, маркировка, исполнительные схемы и чек-листы по участкам.

Особенности объекта

Масштаб. 103 км кабельных линий, 11 700 пожарных извещателей и 960 камер в 14 секторах арены на 21 500 зрителей.
Работа на высоте. Большая часть монтажа шла выше двух метров, в чаше и под перекрытиями.
Огнестойкость. Линии пожарной сигнализации, оповещения и связи с пожарным постом проложены так, чтобы работать во время пожара.
Большая стройка. Монтаж шёл одновременно с отделкой и другими инженерными системами на одной из главных строек города.

Интересные факты

Арену построили на месте СКК «Петербургский», который снесли весной 2020 года.
По проекту СКА Арена должна была стать самой вместительной хоккейной ареной мира, обогнав «Белл-центр» в Монреале. К плей-офф 2024 года вместимость довели до 22 500 мест.
Концепцию фасада разработало австрийское бюро Coop Himmelb(l)au. Её вдохновили башня Татлина, плакаты Эль Лисицкого и траектории фигурного катания.
Арену ввели в эксплуатацию 3 ноября 2023 года, а открыли 9 декабря Матчем звёзд КХЛ.
