Завод «Генериум-Некст»: автоматика вентиляции

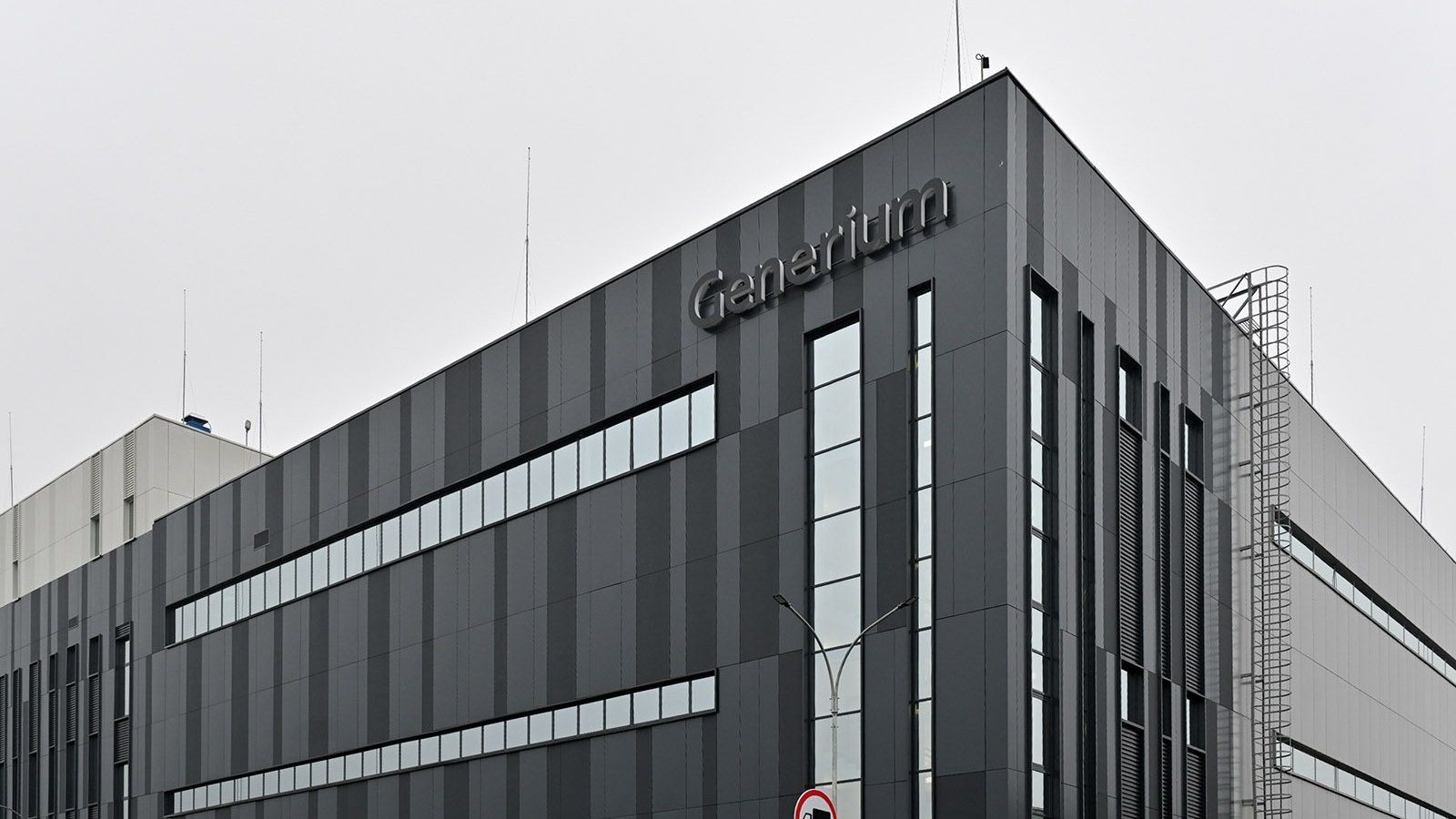

«Генериум-Некст» — новый фармацевтический завод на площадке «Алабушево» особой экономической зоны «Технополис Москва» в Зеленограде. Здесь выпускают генно-инженерные препараты для лечения редких и социально значимых заболеваний. Наша команда смонтировала автоматику общеобменной вентиляции производственных блоков и климатических установок холодильных камер.

Наш объём

Автоматизация приточных и вытяжных систем трёх производственных блоков.
Автоматика климатических установок холодильных камер.
Кабельные трассы: лотки, трубы, кабель.
Монтаж и подключение щитов автоматики и частотных преобразователей.
Монтаж датчиков, приводов заслонок и клапанов.
Подготовка систем к пусконаладке и исполнительная документация.

Системы

Щиты автоматики

77 щитов автоматики и управления вентиляцией и сетевых шкафов, а также 29 малых щитков на местах.

Оборудование: контроллеры Siemens SIMATIC ET 200SP, сеть PROFINET, источники питания SITOP

Частотное регулирование

185 частотных преобразователей мощностью от 0,75 до 30 кВт управляют вентиляторами и объединены в сеть PROFINET.

Оборудование: GRANDRIVE PFD80 с модулями PROFINET

Полевое оборудование

Около 1 070 датчиков и приводов: 338 датчиков перепада давления, 302 датчика температуры и влажности, 252 привода воздушных заслонок, 78 приводов клапанов, 56 термостатов защиты от замерзания и 13 газоанализаторов.

Оборудование: Siemens, «Ридан», «Аналитприбор», Dwyer

Кабельные трассы

Около 117 км контрольного, силового кабеля и кабеля связи, около 3,1 км перфорированных лотков и около 38 км гофротрубы. Опуски к оборудованию в чистых зонах проложены в нержавеющих трубах с гигиеническими отводами.

Оборудование: безгалогенные и огнестойкие кабели нг(А)-HF и нг(А)-FRHF, нержавеющая сталь AISI 304

Как шла работа

Трассы. Смонтировали лотки и трубы и проложили более 117 км кабеля по кабельным журналам рабочей документации.
Щиты и частотники. Установили и подключили 77 щитов автоматики и 185 частотных преобразователей.
Органы чувств завода. Смонтировали более 1 000 датчиков, приводы заслонок и клапанов, проложили импульсные трубки — так автоматика «чувствует» воздух в чистых помещениях.
Передача в наладку. Расключили системы, подготовили исполнительную документацию и передали системы в пусконаладку.

Особенности объекта

Фармацевтическое производство. Чистые помещения требуют точного контроля перепадов давления: только датчиков малых перепадов — 277, а импульсных трубок — около 6,6 км.
Взрывозащита. В отдельных помещениях — датчики во взрывозащищённом исполнении и газоанализаторы кислорода, углекислого газа и хлороводорода.
Большая бригада. В пиковые дни на площадке работали до 26 человек.
Работа в общем потоке. Монтаж шёл параллельно с другими подрядчиками, по допуску и строгим правилам охраны труда.

Интересные факты

Завод открыли в октябре 2025 года, в День московской промышленности.
На площади 28,1 тыс. м² создано 250 рабочих мест.
Мощность производства — до 5,4 млн флаконов в год.
Это девятое производство фармацевтического кластера ОЭЗ «Технополис Москва».
