Москва
Диагностический центр № 5 на Абрамцевской
Электромонтаж в диагностическом центре № 5 на Абрамцевской после капремонта: около 470 светильников, 45 км кабеля, 23 щита и подключение вентиляции.
- Электроснабжение
Объект в цифрах
Объём наших работ на объекте

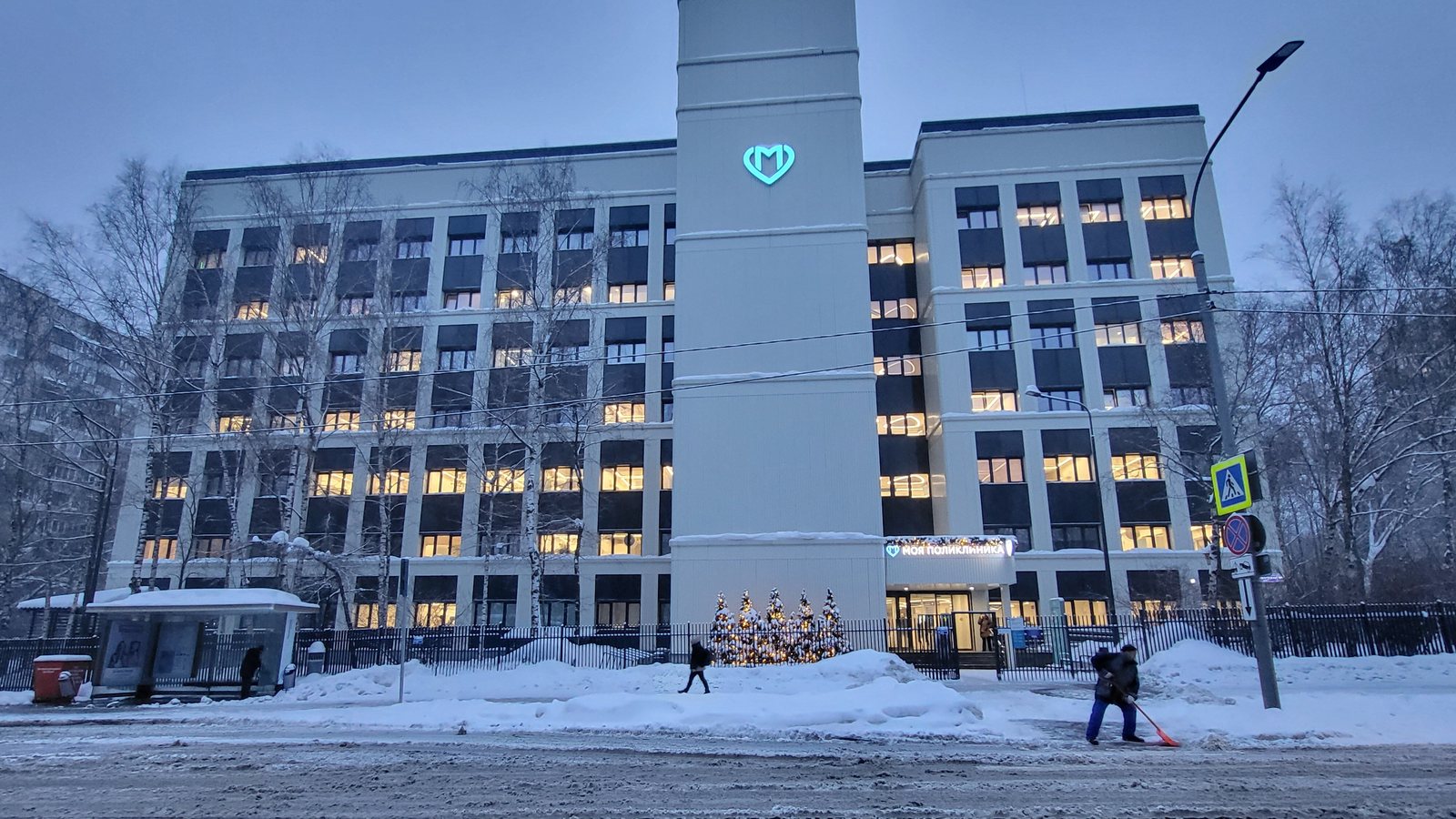

Диагностический центр № 5 с поликлиническим отделением на Абрамцевской улице обслуживает жителей северо-востока Москвы. В 2022–2023 годах здание прошло капитальный ремонт по новому московскому стандарту поликлиник. Наша команда выполнила в нём электромонтаж: силовые сети, освещение, щиты и подключение инженерного оборудования.
Наш объём
- Силовые и осветительные сети здания, включая питающие линии крупного сечения.
- Освещение кабинетов, коридоров и общественных зон.
- Распределительные щиты, розетки и выключатели.
- Подключение шкафов управления вентиляцией, автоматики горячего водоснабжения и водоснабжения.
- Электроснабжение медицинского оборудования для обеззараживания воздуха.
- Пусконаладка.
Системы
Освещение
Около 470 светильников. Это подвесные линейные светильники на подвесах от 1,5 до 2,5 метра, встраиваемые панели, светильники для общественных зон, даунлайты и влагозащищённые модели для технических помещений.
Оборудование: светильники BOSMA («МДМ-Лайт»): LATERA, INI LED 60, CUBE, STOF, POLV
Силовые сети и щиты
Около 45 км кабельных линий: групповые сети к розеткам и светильникам и питающие кабели сечением 150 и 185 мм². К ним — 23 распределительных щита, 411 розеток и 245 выключателей.
Оборудование: безгалогенные кабели, модульные распределительные щиты
Подключение инженерного оборудования
Девять шкафов управления вентиляцией, четыре щита автоматики горячего водоснабжения и щит водоснабжения. Все смонтированы и подключены, чтобы инженерные системы здания заработали вместе.
Оборудование: шкафы управления вентиляцией, щиты автоматики
Медицинские помещения
Электроснабжение и монтаж 51 облучателя-рециркулятора для обеззараживания воздуха в кабинетах и 17 световых табло «Не входить» над процедурными.
Оборудование: облучатели-рециркуляторы, световые табло
Как шла работа
- Старт. Приняли материалы от заказчика и этаж за этажом разметили трассы, выстроив работу так, чтобы не мешать отделке и другим инженерным системам.
- Трассы и кабели. Проложили 45 км кабельных линий — от питающих кабелей крупного сечения до групповых сетей к каждой розетке и светильнику. Отверстия и штробы в перегородках сделали аккуратно, под чистовую отделку.
- Щиты и свет. Собрали и подключили 23 распределительных щита, смонтировали около 470 светильников, розетки и выключатели.
- Инженерия здания. Подключили шкафы управления вентиляцией, автоматику горячего водоснабжения и облучатели-рециркуляторы в кабинетах.
- Пусконаладка. Включили сети и щиты, проверили их под нагрузкой и вместе со смежными подрядчиками провели комплексное опробование инженерных систем здания.
Особенности объекта
- Масштаб. 45 км кабельных линий, 23 щита и около 470 светильников в здании площадью более 8 000 м².
- Без выходных. Работали каждый день, а в пиковые дни на объекте было до 92 электромонтажников в смену.
- Капремонт целиком. На время ремонта приём пациентов перенесли в другое здание. Наша команда работала параллельно с отделкой и другими инженерными системами.
Интересные факты
- Учреждение открылось в 1977 году как городская поликлиника № 23, а в 1998 году стало диагностическим центром № 5.
- Центр обслуживает более миллиона жителей Северо-Восточного округа Москвы.
- Капитальный ремонт здания начался в апреле 2022 года по программе нового московского стандарта поликлиник.
