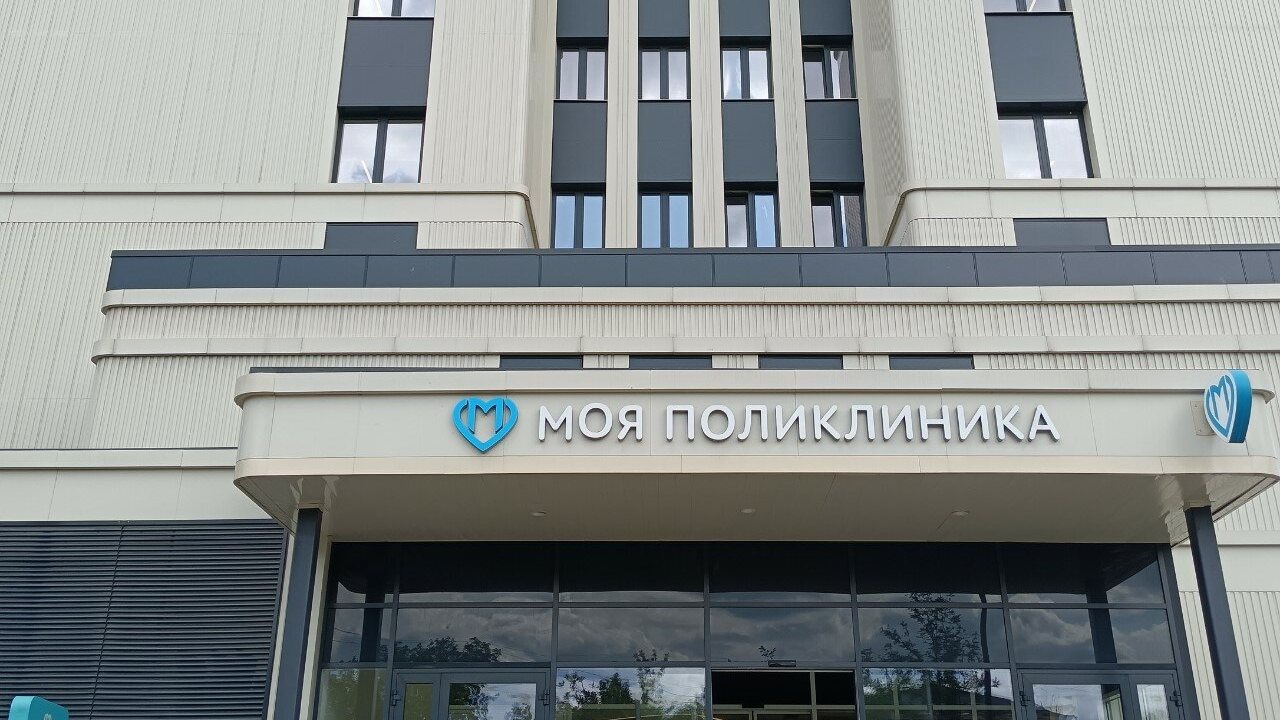

Поликлиника в Юрьевском переулке: электромонтаж

Филиал № 2 диагностического центра № 3 в Юрьевском переулке — девятиэтажное здание в Лефортово площадью около 10 000 м². Его капитальный ремонт по новому московскому стандарту поликлиник стал самым крупным в программе. Наша команда выполнила в здании электромонтаж: кабельные трассы, питающие и групповые сети, силовые щиты и щиты автоматики.

Наш объём

Кабельные трассы: металлические лотки и гофротрубы.
Питающие и групповые сети освещения и розеток.
Сборка, установка и подключение силовых щитов и щитов автоматики.
Распаечные коробки и подрозетники в перегородках из гипсокартона.
Отверстия и штробы под трассы.

Системы

Кабельные трассы

Около 13 км металлических кабельных лотков шириной до 400 мм и гофротрубы. По ним кабели расходятся от щитов к кабинетам, коридорам и холлам всех девяти этажей.

Оборудование: металлические кабельные лотки, гофротруба ПВХ

Кабельные линии

Около 72 км кабеля: питающие линии к щитам и групповые сети освещения и розеток. Распаечные коробки и подрозетники встроены в гипсокартонные перегородки.

Оборудование: кабели с медными жилами

Щиты

32 щита — силовые распределительные и щиты автоматики. Мы собрали их, установили и подключили к линиям.

Оборудование: модульные распределительные щиты, щиты автоматики

Как шла работа

Этаж за этажом. Прошли здание от нижнего этажа до верхнего, сверили трассы с рабочей документацией и выстроили порядок работ так, чтобы монтаж шёл параллельно с отделкой и не останавливал другие бригады.
Каркас трасс. Подняли под перекрытия 13 км кабельных лотков — основу, по которой электричество расходится по всем девяти этажам. Работали с передвижных вышек-тур, не мешая отделочникам.
72 километра кабеля. Проложили питающие линии к щитам и групповые сети к каждому светильнику и розетке — в кабинетах, коридорах и холлах.
Сердце системы. Собрали и установили 32 силовых щита и щита автоматики, аккуратно расключили и промаркировали линии.
Сдача. Проверили линии, подключили щиты и передали заказчику работы вместе с исполнительной документацией.

Особенности объекта

Масштаб. 72 км кабельных линий и 13 км лотков на девяти этажах здания.
Финальный этап. Работали в уже собранных гипсокартонных перегородках, параллельно с отделкой и другими инженерными системами.
Крупнейший объект программы. Девять этажей и около 10 000 м² — самая большая поликлиника, отремонтированная по новому стандарту.

Интересные факты

Капитальный ремонт здания начался в апреле 2022 года. К январю 2023-го закончили демонтаж и шла кладка новых перегородок.
В октябре 2023 года обновлённый филиал принял первых пациентов.
Юрьевский переулок, где стоит поликлиника, проходит через исторический район Лефортово.
